根本結構

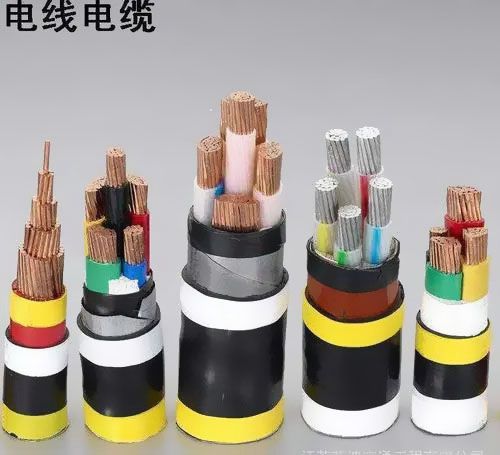

電力電纜的根本結構由線芯(導體)、絕緣層、屏蔽層和維護層四部分組成。
(1)線芯
線芯是電力電纜的導電部分,用來運送電能,是電力電纜的首要部分。
(2)絕緣層
絕緣層是將線芯與大地以及不同相的線芯間在電氣上互相阻隔,確保電能運送,是電力電纜結構中不行短少的組成部分。
(3)屏蔽層
15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。
(4)維護層
維護層的作用是維護電力電纜免受外界雜質和水分的侵入,以及避免外力直接損壞電力電纜。
分類:
按電壓等級分:
按電壓等級可分為中、低壓電力電纜(35千伏及以下)、高壓電纜 (110千伏以上)、超高壓電纜(275~800千伏)以及特高壓電纜(1000千伏及以上)。此外,還可按電流制分為溝通電纜和直流電纜。
按絕緣材料分:
1、油浸紙絕緣電力電纜 以油浸紙作絕緣的電力電纜。其運用前史最長。它安全可靠,運用壽命長,價格低廉。首要缺陷是敷設受落差約束。自從開宣布不滴流浸紙絕緣后,處理了落差約束問題,使油浸紙絕緣電纜得以持續廣泛運用。
2、塑料絕緣電力電纜 絕緣層為揉捏塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡略,制作加工便利,重量輕,敷設裝置便利,不受敷設落差約束。因而廣泛運用作中低壓電纜,并有替代粘性浸漬油紙電纜的趨勢。其最大缺陷是存在樹枝化擊穿現象,這約束了它在更高電壓的運用。
3、橡皮絕緣電力電纜 絕緣層為橡膠加上各種配合劑,通過充沛混煉后擠包在導電線心上,通過加溫硫化而成。它柔軟,賦有彈性,適合于移動頻頻、敷設曲折半徑小的場合。
常用作絕緣的膠料有天然膠-丁苯膠混合物,乙丙膠、丁基膠等。
